P-T серия

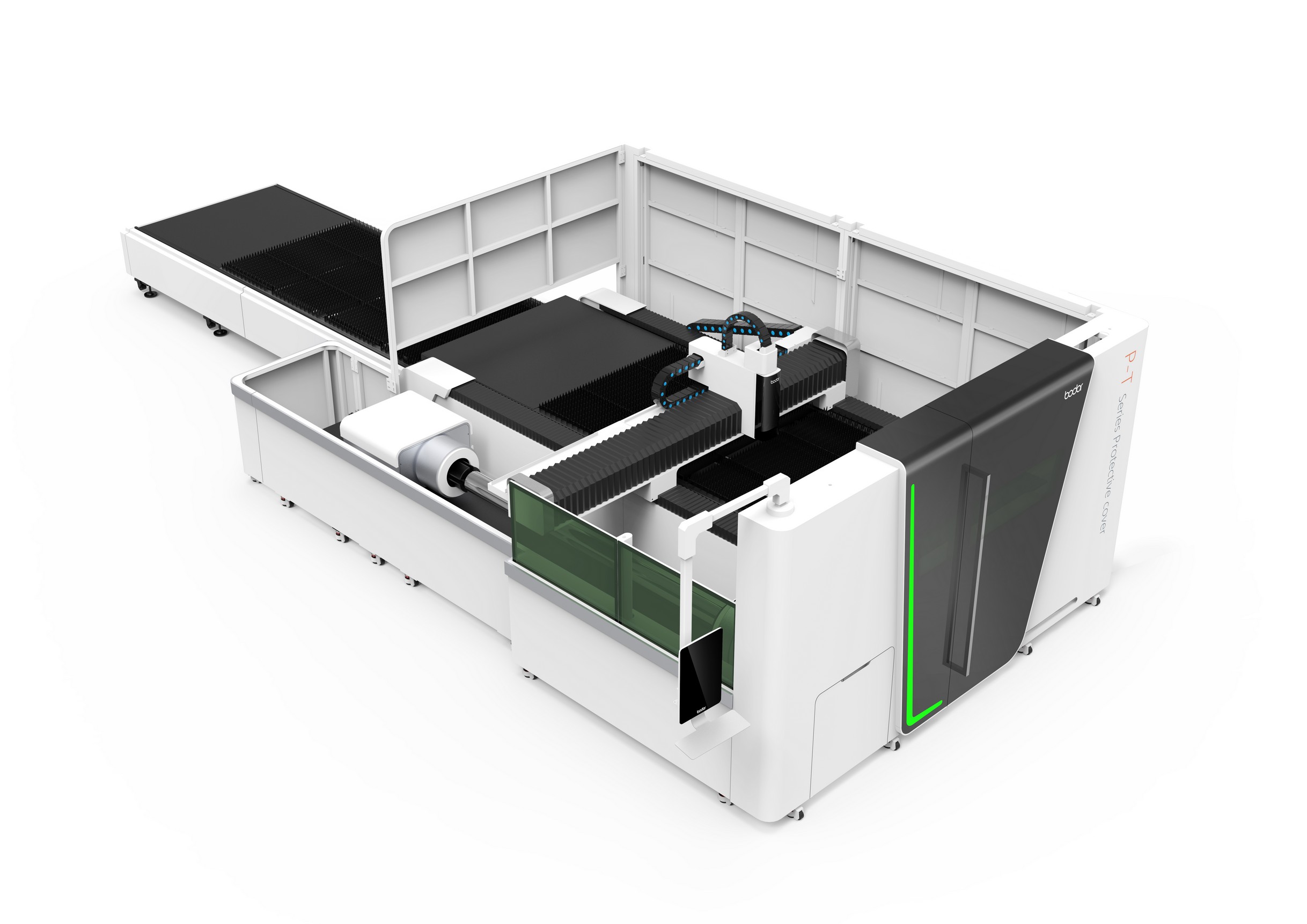

P-T серия 1

Технические параметры

Модель P3015T
Максимальный размер листа 3000*1500mm
Эффективная длина резки труб 3m/6m
Диаметр резки труб Эффективная Φ20-Φ200mm
Эффективный диаметр для резки квадратной трубы □20*20-□140*140mm
Прямоугольная труба Мин. длина ≥20mm
Мах. диаметр внешнего круга ≤200mm
мощность лазера 4000w/3000w/2000w/1500w/1000w
Точность позиционирования по оси X/Y/U 0.03mm
Точность репозиционирования по оси  /Y/U 0.02mm
Максимальная скорость перемещения по оси X/Y 100m/min
Максимальная скорость перемещения по оси U 30m/min

Основные характеристики:

  1. Оптоволоконный лазер для резки серии Р оборудован сменным столом. Современная
    система быстрой смены столов призвана повысить эффективность рабочего процесса.
  2. Экологичность и безопасность лазерного станка для резки обеспечивает защитное стекло, изолирующее лазерное
    излучение, а система сбора пыли и дыма гарантирует чистоту производственных помещений.
  3. Стабильное положение оборудования и, как результат, высокое качество резки, лазеру для раскроя
    стали
     придает монолитная перекладина.
  4. Надежная лазерная головка Bodor Genius оснащена функцией автоматической фокусировки, что
    обеспечивает качественную резку материалов любой жесткости.
  5. Система автоматического программирования CAM/CAD, которой оборудован волоконный лазерный станок
    Bodor серии Р,
     способна рассчитать оптимальный путь раскроя листа для максимальной экономии
    материала.
  6. За долговечность эксплуатации всех узлов агрегата для лазерной резки листового
    металла
    отвечает встроенная система, которая охлаждает лазер, удаляет производственную пыль
    и по необходимости смазывает узлы.
  7. Время перфорации в работе лазерных станков данной серии сокращается благодаря
    технологи ускоренной перфорации Bodor Lightning. Современные технологии также помогают экономить газ
    и снижать затраты электроэнергии.
  8. Для обнаружения и устранения неисправностей лазерного станка для резки, система
    управления своевременно отправляет аварийный сигнал в центр управления станком.

Чугунная станина, служит вечно.

Чугунная станина

ПОЛНОЕ ПОДОБИЕ

Литейная форма, полная повторяемость; цельная форма, отсутствие стыков

Долговечность

Используется чугун с графитовыми добавками, прочность на растяжение которого составляет не менее 200 MПa(20
кгс/мм²)*3. Высокое содержание углерода, высокая прочность и высокая твердость. Сильная амортизация и
износостойкость. Низкая температурная чувствительность и минимальная деформация станины уменьшают потери точности
оборудования при эксплуатации, поэтому точность автомата поддерживается на высшем уровне в течение длительного
времени, отсутствует деформация в жизненном цикле.

Зубчатые передачи рейки-шестерни, десятисекундная смена столов, лидер в области

Система быстрой смены двух столов

Быстрый переход между двумя столами значительно повышает эффективность работы. Система зубчатых реек и шестерен имеет лучшую жесткость и более высокую точность, экономя время подачи материалов, делая работу более эффективной, за десять секунд совершается смена столов.

P-T серия 2

Освободите руки, наслаждайтесь автофокусом

Авто-фокусная лазерная головка

  • P-T серия 3
  • P-T серия 4

  • Автоматическая фокусировка

    Автоматическая фокусировка применима к различным фокусным расстояниям, которые контролируются системой управления станком. Точка фокусировки будет автоматически отрегулирована в процессе резки для того, чтобы достигнуть оптимальной резки металлического листа различной толщины.

  • Свободные руки

    Фокусное расстояние контролируется операционной системой. Нет необходимости применять ручное регулирование, что позволяет эффективно избежать ошибок или неисправностей, вызванных ручными операциями.

  • Быстродействие

    Применение технологии ускоренной перфорации Bodor Lightning на 90% сокращает время перфорации. Bodor Lightning в сочетании с Bodor Genius создаёт новый процесс перфорации, не зависящий от качества материала, что обеспечивает лучшую процедуру резки, экономию газа и электроэнергии, снижение затрат.
    При применении различных материалов или листов различной толщины, ручная фокусировка лазерной головки (регулировка фокусного расстояния) очень неэффективна; автоматическая фокусировка лазерной головки очень эффективно считывает необходимые параметры с системного накопителя;

  • Точность

    Увеличение фокусного расстояние перфорации, раздельная установка фокусного расстояния перфорации и фокусного расстояния резки позволяют повысить точность процесса резки.

  • Долговечность

    Встроенный двойной контур водяного охлаждения обеспечивает постоянную температуру коллимирующей и фокусирующей линз, предотвращая перегрев и продлевая срок службы линз.
    Увеличенная защита коллимирующей линзы и фокусной линзы — тщательно защита ключевых компонентов системы.

Гигиена окружающей среды

Полная защита

Полностью закрытая защита повышает безопасность использования, защитное стекло изолирует людей от поражения лазерным излучением , автоматическая система сбора пыли делает работу более экологически безопасной, интеллектуальная система мониторинга снижает вероятность несчастных случаев и делает процесс резки безопасным для здоровья и красоты!

P-T серия 5

Operating system display

Автоценрирующийся патрон

Автоматический электрический патрон с кулачковым приводом, снабженный двигателем DC ; ток мотора прецизионно регулируемый и стабильный, диапазон зажатия шире и прижимная сила больше. Неразрушающие зажимы трубы быстро автоматически центрируют и зажимают трубу, работают более стабилизировано. Размеры патронов более малы, инерция вращения низка и динамические характеристики выше. Самоцентризующиеся электрические патроны и шестерни передачи имеют более высокую производительность, продолжительный срок службы и высокую надежность работы.

Функция аварийного сигнала низкого давления вспомогательного газа

Предоставляют давление в режиме реального времени. Появляются ненормальные информации, когда давление ниже оптимального эффекта резания и точности. Это обеспечивает эффективность резания, точность и своевременность замены газа.

WIFI беспроводная система интеллектуальной помощи

Глобальная обратная связь в реальном времени,
обеспечивающая немедленный анализ ошибок и устранение неполадок

Интерфейс операционной системы

Чрезвычайно элегантные внешние обводы

Первый в мире дизайн пользовательского интерфейса, позволяющий отображать ответы на таблицы обработки, что делает обработку более интуитивно понятной. Элегантные обводы точно соответствуют дизайну корпуса, а мощная водо и пыленепроницаемая система позволяет использовать пространство максимально эффективно. Технология алмазного стекла, плазменное закалённое стекло высокой чёткости делают экран более изысканным, делая его более удобным в использовании.

WIFI Remote Intelligent Assistance

Литые алюминиевые балки

Интегральная стальная отливка под давлением, легкая, гибкая и эффективная

P-T серия 6
P-T серия 7
P-T серия 8

После искусственного старения и термической закалки, поперечная балка имеет хорошую целостность, жесткость, высокое качество поверхности и пластичность.
Характеристики облегченного алюминиевого сплава сильной неподатливости полезны при высокоскоростном движении в обработке, высокая гибкость полезна для высокоскоростной графической резке с высокой точностью. Легкий поперечный шов обеспечивает оборудованию высокое быстродействие, увеличивая эффективность и качество обработки.

P-T серия 9

Bodor Pro

BodorPro Автоматический трассировщик края, двойное применение — для плит и труб

Используя новый графический перевод и представление, части труб могут быть представлены на дисплее как плоскими, так и трехмерными.Плоская ретушь проста и быстра, трехмерная может синхронно выводиться на дисплей.
Новый четырехсторонний поиск краев, оптимизированный алгоритм поиска ребер обеспечивает нам более высокую точность и стабильность резания.
Двойная система резания пластины — трубы может свободно переключаться, площадь пластины и зона трубы сегментируются интеллектуально, безопасность повышается.
Обеспечивается точное положение центра трубы, улучшающее точность резки.

Внешний вид

Эстетика была внедрена в промышленный идентификатор(ID), идеальное сочетание технологий и эстетики

Мощные украшения в форме хоккейной клюшки используют черный акрил толщиной 30 мм, серебристый дизайн из ледяной пленки с тем же автомобилем и альпийским белым листовым металлом, международный стиль дизайна принимается мировыми группами потребителей.
С точной литой железной кроватью вся машина так же устойчива, как камень. Самое разумное золотое соотношение и наибольшая компоновка деталей делают машину более стабильной, удобной, точной и технологичной.Конструкция капсулы ПК с помощью вакуумной обработки горячей деформации делает ось Z такой легкой.

P-T серия 10

функции

Тяжелая станина делает оборудование более стабильным в работе, легкая поперечина заставляет его работать быстрее; идеальный промышленный дизайн в большей степени соответствует человеко-машинным разработкам; высококачественная электрическая система управления программным обеспечением дает оборудование более высокую точность резки. Обрудование обладает более удобной работой, более стабильной производительностью, более прочным качеством, более высокой эффективностью резания и широким диапазоном применения.

  • Механизм вспомогательной подачи

    Верхняя и нижняя части вспомогательного роликового стола уменьшают силу трения между частями и рабочим столом, что делает погрузку и выгрузку более удобными.

  • Интеллектуальная защита хода

    Автоматический контроль рабочих диапазонов поперечных балок и заготовки сохраняет работу в пределах диапазона обработки. Двойные гарантировано фиксирующие ограничители значительно улучшают надежность оборудования и личную безопасность, минимизируя риски использования.

  • Автоматическая система смазки

    Автоматическая система смазки обеспечивает своевременную и рациональную смазку оборудования для обеспечения нормальной и высокой скорости работы и имеет функцию сигнала тревоги при низком уровне жидкости. Система значительно повышает точность резки и эффективно продлевает срок службы трансмиссионного механизма.

  • WIFI беспроводная система интеллектуальной помощи

    Глобальная обратная связь в реальном времени, обеспечивающая немедленный анализ ошибок и устранение неполадок.

  • Модуль безопасности нового поколения

    Контроль расстояния от лазерной головки до заготовки в ​​процессе резания помогает снизить риск столкновений.. Лазер перестанет резать при столкновении с пластиной. Модуль безопасности снижает аварийность и повышает производительность резки.

  • Интеллектуальная система сигнализации

    Система создает аварийный сигнал тревоги и передает его через интерфейсу в центр управления, когда в оборудовании появляются неполадки.

    Ранний поиск неисправностей оборудования и уменьшение скрытых опасностей приводит к увеличению эффективности устранения неполадок оборудования.

  • Область применения

    Оборудование соответствует требованиям обработки деталей в большинстве отраслей промышленности, точность работы стабильна. В настоящее время лазерные станки широко используются в электронике, электротехническом, механическом оборудовании, новой энергетической литии, упаковке, солнечной, светодиодной, автомобильной и других отраслях промышленности.

    Model 1

    Electrical

    Model 1

    New energy lithium

    Model 1

    Packaging

    Model 1

    Automotive

    Model 1

    Solar

    Model 1

    Kitchenware profession

  • Образцы изделий

    Возможна резка углеродистой стали, нержавеющей стали, алюминия, меди и сплавов.

    Model 2
    Model 2
    Model 2
    Model 2
    Model 2
    Model 2
