Ленточнопильный станок Pegas 360×500 GH-LR фото
Угол резки 60-60

Параметры резки

Профиль

0°

45°

60°

-45°

-60°

Круглый профиль

Ø360

Ø360

Ø300

Ø360

Ø300

Плоский профиль

500x340

440x220

310x220

430x220

300x220

Профиль

0°

45°

Круглый профиль

Ø360

Ø360

Плоский профиль

500x340

440x220

60°

-45°

-60°

Ø300

Ø360

Ø300

310x220

430x220

300x220

Параметры производительности

Размер полотна

4780x34x1,1

?Ширина резки

1,1 мм

Скорость полотна

42/85 м/мин

Электрооборудование

3x400 В, 50 Гц

Мощность электродвигателя

2,0/2,6 кВт

Габаритные размеры

Длина

Ширина

Высота

Высота стола

Вес станка

L

B

 H мин

 H макс

V

кг

2750

950

2270

1420

820

650

Описание станка Pegas 360×500 GH-LR

​Гравитационный ленточнопильный станок. Усилие резания создаётся посредством воздействия собственного веса пильной рамы, опорный гидроцилиндр с дроссельным клапаном служат для регуляции скорости подачи рамы в зону резания.  Пила предназначена для перпендикулярной резки и резки под углом, резку под углом возможно бесступенчато изменять в диапазоне от -60° до 60° градусов.  Изменение угла  резки осуществляется при помощи быстродействующего рычага. Cтанок предназначен для применения в штучном и мелкосерийном производстве. С учётом своей массивной конструкции позволяет резку широкого спектра материалов включая нержавеющие и инструментальные стали, а также профилей и сплошных заготовок.

Конструкция ленточнопильного станка

Конструкция станка спроектирована таким способом, чтобы соответствовать максимальной нагрузке в условиях производства. По этой причине все основные - несущие  части  станка изготовлены из чугуна по причине  жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна.

  • Консоль базируется на подшипниках для облегчения поворота и установлена с наклоном на 25° , что позволяет увеличить срок службы ленточного полотна.
  • Очищающая щетка для безупречной очистки и увеличения срока службы пильного полотна.
  • Вручную управляемые тиски. ?Тиски уложены в налаживаемом пазе в виду ласточкина хвоста, и оборудованы быстродействующим зажимом.
  • Направление полотна в твердосплавных пластинах. Автоматическая регуляция натяжения пильного полотна.
  • Привод посредством червячной передачи с постоянной заправкой редуктора маслом. Трехфазный электродвигатель с двойной обмоткой, 2 скорости резания. Термозащита электродвигателя.
  • Охлаждающая система для СОЖ обеспечивает распределение жидкости в направляющие пильного полотна.
  • Станина  с поддоном для стружки.
  • Концевой выключатель натяжки полотна и открытия кожуха.
  • Управление 24 Вольт.

Стандартная комплектация Pegas 360×500 GH-LR:

  • паспорт и инструкция по эксплуатации на русском  языке в бумажном виде и на CD-диске;
  • трехфазный электродвигатель;
  • червячный редуктор Varvel (Италия);
  • астотный преобразователь регулирующий скорость пилы от 20-100 м/мин;
  • система СОЖ (охлаждение) в сборе с электронасосом;
  • поддон для удобного сбора стружки;
  • высокоточные комбинированные направляющие ленточного полотна (подшипники  и твердосплавные пластины);
  • твердосплавные пластины с возможностью переустановки на вторую сторону;
  • автоматический контроль натяжения и обрыва ленточного полотна;
  • приводная щётка для очистки ленточного полотна от стружки;
    поворотный пульт управления;
  • пильное полотно Honsberg (Германия) 4780х34х1,1 – 1 шт.;
  • набор инструментов для обслуживания станка

Pезка проходит посредством воздействия собственного веса консоли, гидроцилиндр с дроссельным клапаном регулируют скорость подачи рамы в зону резания. Оператор вручную производит зажим тисков, запускает процесс резания  нажатием кнопки СТАРТ и регулирует скорость резания. После резки станок автоматически выключается и оператор вручную поднимает консоль в исходное положение, где она автоматически блокируется, не требуя закрытия оператором дроссельного клапана на цилиндре регулирующего подачу. Вручную управляемые быстродействующие тиски. Оператор станка вручную зажимает заготовку, передвигает и снимает.

Дополнительные принадлежности ленточнопильного станка

За дополнительную оплату возможна поставка рольгангов подающих, рольгангов приёмных, вертикального прижима для формирования пакета, галогенного освещения, ленточных полотен фирмы Honsberg, а также набор быстроизнашивающихся запасных частей (твердосплавные пластины, винты).

паспорт и инструкция по эксплуатации на русском  языке в бумажном виде и на CD-диске;
трехфазный электродвигатель;
червячный редуктор Varvel (Италия);
частотный преобразователь регулирующий скорость пилы от 20-100 м/мин;
система СОЖ (охлаждение) в сборе с электронасосом;
поддон для удобного сбора стружки;
высокоточные комбинированные направляющие ленточного полотна (подшипники  и твердосплавные пластины);
твердосплавные пластины с возможностью переустановки на вторую сторону;
автоматический контроль натяжения и обрыва ленточного полотна;
приводная щётка для очистки ленточного полотна от стружки;
поворотный пульт управления;
пильное полотно Honsberg (Германия) 4780х34х1,1 – 1 шт.;
набор инструментов для обслуживания станка
трехфазный двухскоростный электродвигатель;
червячный редуктор Varvel;
система СОЖ (охлаждение) в сборе с электронасосом;
«быстрые» перемещения рабочих тисков не требующие применения ключей;
съемный поддон для стружки (быстрое обслуживание станка);
удобная фиксация положение рамы станка, через каждые 15°;
концевой выключатель натяжения полотна;
высокоточные комбинированные направляющие ленточного полотна (подшипники  и твердосплавные пластины);
автоматическая блокировка пильной рамы в верхнем положении после реза;
щётка для очистки ленточного полотна;
тиски с ручным быстродействующим зажимом;
управление 24 Вольт;
паспорт и инструкция по эксплуатации на русском  языке в бумажном виде и список запасных частей на CD-диске;
упор с мерной линейкой 500мм;
пильное полотно Honsberg (Германия) – 1 шт.;
комплект инструментов для облуживания станка.
цельная литая пильная рама, изготовленная из серого чугуна;
трехфазный двухскоростный электродвигатель;
червячный редуктор;
щетка для очистки ленточного полотна;
система СОЖ (охлаждение) в сборе с электронасосом;
емкость для сбора стружки;
концевой выключатель натяжения полотна;
высокоточные комбинированные направляющие ленточного полотна (подшипники  и твердосплавные пластины);
автоматическая блокировка пильной рамы при подъеме;
тиски с ручным быстродействующим зажимом;
управление 24 Вольт;
паспорт и инструкция по эксплуатации на русском  языке в бумажном виде и список запасных частей на CD-диске;
упор с мерной линейкой 500мм;
пильное полотно Honsberg (Германия) – 1шт.
комплект инструментов для облуживания станка.

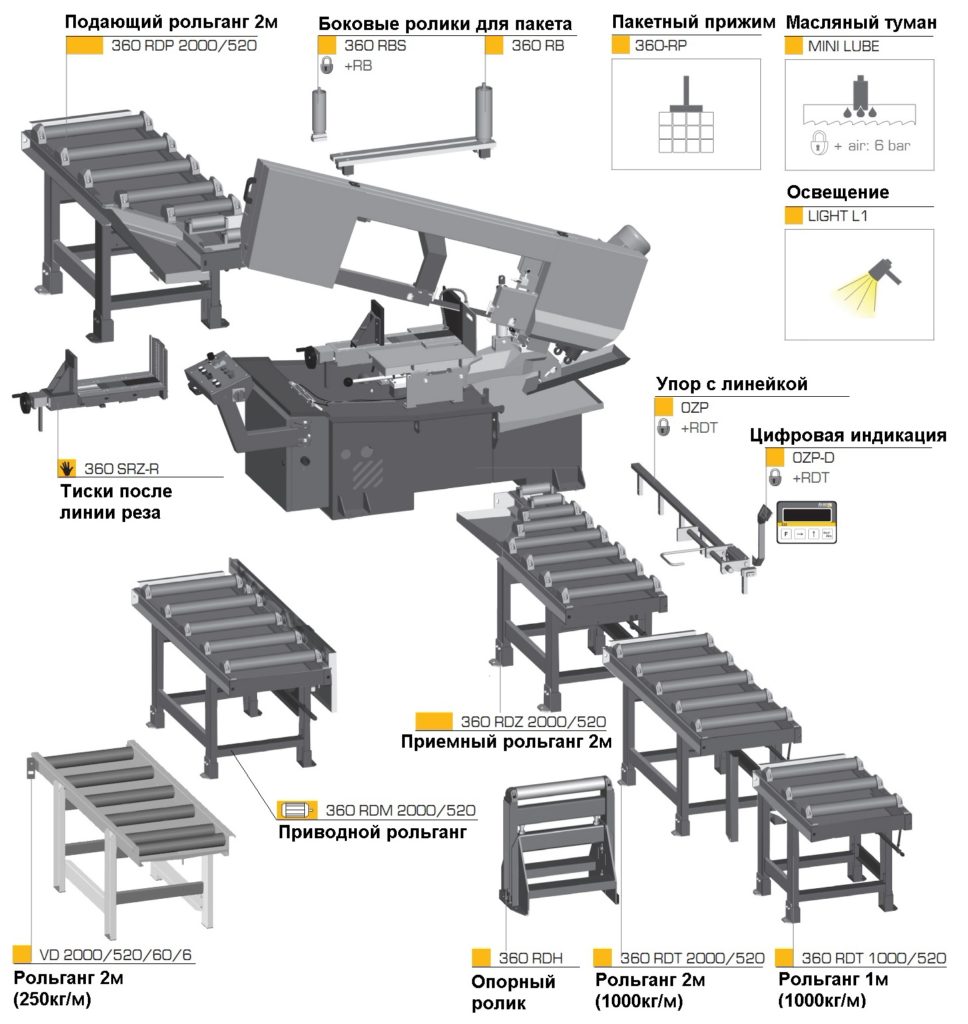

Дополнительные принадлежности ленточнопильного станка схема

360-SRZ

RD 1000/290
Рольганг с ванной для СОЖ, длина 1000 мм, ширина 290 мм, грузоподъёмность 200 кг/м.

Дополнительные тиски после линии реза. Зажимают отрезанную заготовку.

RD 2000/290
LIGHT L1

​LIGHT L1

Освещение зоны реза – галогенная лампа

Рольганг с ванной для СОЖ, длина 2000 мм, ширина 290 мм, грузоподъёмность 200 кг/м.
Освещение зоны реза – галогенная лампа.

360-RDT 2000/520

RB 200
230 RDP

Усиленный  приемный или подающий  рольганг с ванной для сбора СОЖ, длина 2000 мм,  ширина роликов 520 мм,  грузоподъёмность 1000 кг/м.

Боковой опорный ролик неподвижный, высота  200 мм, устанавливается на рольганг RD.
Подающий рольганг длинной длина 1000 мм, ширина 290 мм, грузоподъёмность 200 кг/м.

​360-RDH

RBS 200/290
230 RDZ

Независимый упорный  ролик, регулируемый по высоте,  грузоподъёмность 700 кг

Боковой опорный ролик подвижный - для пакетов, высота  200 мм. Работает только в комплекте с роликом  RB.
Приемный рольганг длинной длина 1000 мм, ширина 290 мм, грузоподъёмность 200 кг/м.
